جدول حساب الأحمال الكهربائية في السعودية

هل تواجه صعوبة في حساب الأحمال الكهربائية لمشروعك بدقة وتخشى الوقوع في أخطاء تصميم مكلفة؟ إن إعداد جدول حساب الأحمال الكهربائية في السعودية يُعد الخطوة الأهم لضمان السلامة والكفاءة والالتزام بالاشتراطات الفنية المعتمدة. في هذا المقال، نقدم لك دليلًا شاملًا يوضح مفهوم جدول الأحمال، أنواعه، وخطوات الحساب للمباني والمصانع والمستشفيات بطريقة هندسية مبسطة. تابع القراءة لاكتساب المعرفة التي تحتاجها لاتخاذ القرار الصحيح.

ما هو جدول حساب الأحمال الكهربائية؟

جدول حساب الأحمال الكهربائية هو جدول فني يستخدم لتجميع وحساب جميع الأحمال الكهربائية داخل مشروع معين، مثل الإضاءة، المقابس، المكيّفات، والمعدات الكهربائية.

يهدف هذا الجدول إلى تحديد القدرة الكلية المطلوبة، قيمة التيار، واختيار القواطع والكابلات المناسبة بما يضمن كفاءة التشغيل والسلامة الكهربائية وفق المعايير المعتمدة.

وتكمن أهمية جدول حساب الأحمال الكهربائية في ضمان السلامة والكفاءة التشغيلية، إذ يقلّل من مخاطر التحميل الزائد والأعطال الكهربائية، ويساهم في خفض استهلاك الطاقة والتكاليف على المدى الطويل. كما يوفّر مرونة للتوسعات المستقبلية ويضمن التزام المشروع بالاشتراطات الكهربائية، مما يجعله عنصرا لا غنى عنه في أي تصميم كهربائي ناجح.

أنواع الأحمال الكهربائية

تعد الأحمال الكهربائية من العناصر الأساسية التي يتم الاعتماد عليها عند تصميم أي نظام كهربائي، حيث تساعد على تحديد القدرة المطلوبة واختيار المكونات المناسبة مثل الكابلات والقواطع ولوحات التوزيع. ويساهم تصنيف الأحمال الكهربائية في ضمان كفاءة التشغيل وتقليل مخاطر الأعطال أو التحميل الزائد.كما يسهّل هذا التصنيف عملية حساب الاستهلاك الكهربائي بدقة، سواء في المباني السكنية أو التجارية أو الصناعية. لذلك، فإن فهم أنواع الأحمال الكهربائية يعد خطوة ضرورية لنجاح أي مشروع كهربائي.

أنواع الأحمال الكهربائية الرئيسية:

1. أحمال الإضاءة.
2. أحمال القوى (المقابس والأجهزة الكهربائية).
3. أحمال التكييف والتهوية.
4. الأحمال الحثّية مثل المحركات والمضخات.
5. الأحمال المقاومة مثل السخانات و الافران.
6. الأحمال الخاصة مثل المصاعد وأنظمة الطوارئ والحريق.

كيفية حساب الأحمال الكهربائية خطوة بخطوة

يعد حساب الأحمال الكهربائية من الخطوات الهندسية الأساسية التي يُبنى عليها تصميم النظام الكهربائي بشكل آمن وفعّال، حيث يساهم في تحديد السعات المناسبة للكابلات والقواطع ولوحات التوزيع، وذلك وفق حساب الاحمال الكهربائية حسب الكود السعودي المعتمد. ويضمن الحساب الصحيح تقليل الفقد الكهربائي ومنع ارتفاع درجات الحرارة أو التحميل الزائد، كما يساعد على تحقيق التوازن بين الأحمال والالتزام بالمعايير الهندسية المعتمدة. لذلك يُعد هذا الإجراء عنصرًا محوريًا في أي مشروع كهربائي ناجح داخل المملكة العربية السعودية.

الخطوات الهندسية لحساب الأحمال الكهربائية:

1. حصر الأحمال وتحديد القدرة الاسمية لكل جهاز (W أو kW) من لوحات البيانات أو الكتالوجات الفنية.
2. حساب الحمل الكلي المتصل (Connected Load) بجمع القدرات الاسمية لجميع الأحمال.
3. تطبيق معامل الطلب (Demand Factor) للحصول على الحمل الفعلي المتوقع في أثناء التشغيل.
4. احتساب القدرة الظاهرية (kVA) باستخدام معامل القدرة (Power Factor) خاصة للأحمال الحثّية.
5. حساب التيار الكهربائي للأحمال أحادية أو ثلاثية الطور باستخدام المعادلات القياسية.
6. اختيار مقطع الكابل بناء على التيار، طريقة التمديد، درجة الحرارة، وهبوط الجهد المسموح.
7. تحديد القاطع الكهربائي المناسب مع مراعاة تيار الإقلاع وقدرة القطع (Short Circuit Rating).

اقرأ أيضًا:

تكلفة تمديد الكهرباء للمشاريع في السعودية – دليل شامل

جدول الأحمال الكهربائية للكابلات

يستخدم جدول الأحمال الكهربائية للكابلات لتحديد العلاقة بين التيار الكهربائي ومقطع الكابل المناسب، بما يضمن التشغيل الآمن والكفاءة العالية للنظام الكهربائي. يعتمد هذا الجدول على نوع الموصل (نحاس)، نوع العزل (PVC أو XLPE)، عدد النوى، ودرجة الحرارة القياسية، ويساعد المهندسين على اختيار الكابل المناسب لتجنّب التحميل الزائد وهبوط الجهد وفق المعايير الهندسية المعتمدة.

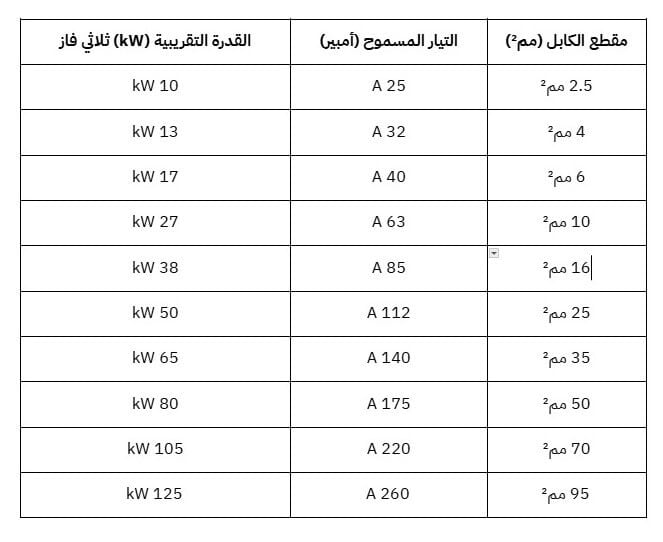

جدول الأحمال الكهربائية التقريبي للكابلات النحاسية (XLPE – 0.6/1 ك.ف)

تحتاج مساعدة في حساب الأحمال؟ تواصل معنا للحصول على استشارة هندسية دقيقة لمشروعك عبر الهاتف على الرقم: 920031298.

كما يمكنكم التواصل مع طلب عرض سعر لمنتجات تأسيس المشاريع خلال الرابط التالي: رابط الواتساب.

حساب الأحمال الكهربائية للمصانع

حساب الأحمال الكهربائية للمصانع يختلف عن المباني العادية لأن أغلب الأحمال تكون محركات ومعدات إنتاج لها تيار إقلاع ومعامل أحيانًا. الفكرة الأساسية: نحسب الحمل المركّب ثم نحوله إلى kVA ونستخرج التيار لاختيار المحولات، اللوحات، القواطع، والكابلات بشكل صحيح.

خطوات حساب الأحمال الكهربائية للمصانع

1-حصر الأحمال حسب الأقسام

محركات (MCC)، خطوط إنتاج، ضواغط، مضخات، أفران/سخانات، لحام، رافعات، إضاءة، مكاتب، تكييف، UPS/أنظمة تحكم.

2-تسجيل بيانات كل حمل

القدرة kW أو HP، الجهد (400V/690V…)، 1Φ أو 3Φ، معامل القدرة PF، الكفاءة η، طريقة البدء (DOL/Soft Starter/VFD)، وعدد ساعات التشغيل.

3- تحويل HP إلى kW (للمحركات)

4-حساب تيار كل محرك (تقريبي)

5-تطبيق معامل الطلب/التنوع (Demand & Diversity)

ليس كل شيء يعمل معًا. تطبّق معاملات حسب طبيعة المصنع (تشغيل متزامن/متناوب/وردية واحدة…)، وتفصل الأحمال الحرجة.

6- حساب القدرة الظاهرية للمصنع (kVA) لكل مجموعة: ​

ثم اجمع kVA بعد تطبيق معاملات الطلب.

7- إضافة احتياطي توسعة

عادةً 10% إلى 25% حسب خطط التوسعة، ثم تحديد سعة المحول/المولد.

8- اختيار المحول/المولد واللوحات الرئيسية

سعة المحول ≥ إجمالي kVA + احتياطي، مع مراعاة تيارات الإقلاع وتأثيرها على هبوط الجهد.

9-التحقق من تيارات القصر والهبوط والتوافقية

Short-Circuit: تحديد قدرة القطع للقواطع (kA).

Voltage Drop: التأكد ضمن الحدود المسموحة.

Harmonics (خصوصًا مع VFD/UPS): قد تحتاج مرشحات/محول K-rated أو تصميم خاص للنيترال.

حساب الاحمال الكهربائية للمباني

حساب الأحمال الكهربائية للمباني هو عملية هندسية تهدف إلى تحديد القدرة الكهربائية المطلوبة لتشغيل جميع الأجهزة والأنظمة داخل المبنى بشكل آمن وفعّال. يشمل ذلك أحمال الإضاءة، المقابس، التكييف، المصاعد، وأنظمة الخدمات، ويساعد هذا الحساب على اختيار الكابلات والقواطع ولوحات التوزيع المناسبة وفق المعايير المعتمدة.

الخطوات المختصرة لحساب الأحمال الكهربائية للمباني:

1. حصر جميع الأحمال الكهربائية داخل المبنى (إضاءة، مخارج، تكييف، خدمات).
2. تحديد القدرة الاسمية لكل حمل بالكيلو واط أو الواط.
3. حساب الحمل الكلي المتصل بجمع قدرات الأحمال.
4. تطبيق معامل الطلب حسب نوع المبنى (سكني، تجاري، إداري).
5. حساب التيار الكهربائي المطلوب بناء على الجهد ونوع التغذية.
6. اختيار مقطع الكابلات والقواطع المناسبة مع مراعاة هبوط الجهد.

تحتاج مساعدة في حساب الأحمال؟ تواصل معنا للحصول على استشارة هندسية دقيقة لمشروعك عبر الهاتف على الرقم: 920031298.

كما يمكنكم التواصل مع طلب عرض سعر لمنتجات تأسيس المشاريع خلال الرابط التالي: رابط الواتساب.

حساب الاحمال الكهربائية للمستشفيات

يعتبر حساب الأحمال الكهربائية للمستشفيات من أهم مراحل التصميم الكهربائي نظرا لوجود أجهزة ومرافق حيوية تتطلب تشغيلا مستمرا دون انقطاع، مثل غرف العمليات والعناية المركزة وأنظمة الطوارئ. ويعتمد هذا الحساب على حصر جميع الأحمال الكهربائية داخل المستشفى وتقسيمها حسب درجة الأهمية لضمان أعلى مستويات الأمان والاعتمادية.

الخطوات المختصرة لحساب الأحمال الكهربائية للمستشفيات:

1. حصر الأحمال الطبية والخدمية مثل الأجهزة الطبية، الإضاءة، التكييف، المصاعد، وأنظمة السلامة.
2. تصنيف الأحمال إلى أحمال حرجة، وأحمال أساسية، وأحمال عادية وفق متطلبات التشغيل.
3. حساب الحمل الكلي المتصل لكل قسم ثم إجمالي المبنى بالكامل.
4. تطبيق معامل الطلب والتنوع بما يتناسب مع طبيعة عمل المستشفى على مدار الساعة.
5. احتساب القدرة الظاهرية والتيار الكهربائي لاختيار اللوحات والكابلات المناسبة.
6. تحديد أحمال الطوارئ لاختيار سعة المولدات وأنظمة UPS مع إضافة هامش للتوسعات المستقبلية.

خاتمة

في الختام، يعد جدول حساب الأحمال الكهربائية أداة أساسية لأي تصميم كهربائي ناجح، حيث يضمن اختيار المكونات المناسبة ويقلل من المخاطر والأعطال المستقبلية. ومن خلال فهم أنواع الأحمال وطرق حسابها للمباني والمشاريع المختلفة، يمكنك تحقيق أعلى مستويات الأمان والكفاءة. احرص دائمًا على الاعتماد على الحسابات الدقيقة والالتزام بالمعايير الهندسية المعتمدة لضمان نظام كهربائي موثوق ومستدام.

الأسئلة الشائعة عن جدول حساب الأحمال الكهربائية

كيف احسب الحمل الكهربائي؟

يتم حساب الحمل الكهربائي عن طريق حصر جميع الأحمال الكهربائية داخل الموقع مثل الإضاءة والمقابس والمعدات، ثم جمع القدرات الاسمية لكل جهاز بالكيلو واط (kW) مع تطبيق معامل الطلب (Demand Factor) للحصول على الحمل الفعلي المستخدم في التصميم الكهربائي.

كيفية حساب kVA؟

يتم حساب القدرة الظاهرية (kVA) باستخدام المعادلة الهندسية المعتمدة:

kVA = kW ÷ معامل القدرة (Power Factor)،

ويستخدم هذا الحساب لاختيار المحولات، المولدات، ولوحات التوزيع بشكل دقيق.

ما هي قوانين حساب الكهرباء؟

تعتمد حسابات الكهرباء على قوانين أساسية مثل قانون أوم (V = I × R) وقانون القدرة (P = V × I × PF) في التيار المتردد، وتستخدم هذه القوانين لتحديد التيار، الجهد، والقدرة اللازمة لتصميم الأنظمة الكهربائية بأمان وكفاءة.

ما هي وحدة قياس الحمل الكهربائي؟

تقاس القدرة الكهربائية الفعلية بوحدة الواط (W) أو الكيلوواط (kW)، بينما تقاس القدرة الظاهرية بوحدة الكيلو فولت أمبير (kVA)، ويعد التفريق بينهما مهما في الحسابات الهندسية واختيار مكونات الشبكة الكهربائية.
